بهترین روش‌های کابل کشی و نصب تجهیزات سالن کنفرانس

طراحی و نصب اصولی سیستم‌های صوتی، تصویری و کنترلی در سالن‌های کنفرانس نه تنها باعث بهبود کیفیت جلسات می‌شود، بلکه در بلندمدت هزینه‌های نگهداری و ارتقاء سیستم را نیز کاهش می‌دهد. در این مقاله به بررسی بهترین روش‌ها و استانداردهای کابل کشی و نصب تجهیزات سالن کنفرانس پرداخته‌ایم.

اهمیت طراحی حرفه‌ای در کابل کشی سالن کنفرانس

اولین گام در سیم‌کشی صحیح سالن کنفرانس، طراحی دقیق شبکه کابل‌کشی و مسیرهای ارتباطی است. استفاده از نقشه‌های CAD و نرم‌افزارهایی مانند AutoCAD MEP یا D-Tools System Integrator می‌تواند باعث صرفه‌جویی در زمان و کاهش خطاها شود.

مزایای طراحی حرفه‌ای:

• کاهش نویز و تداخل الکترومغناطیسی (EMI)
• انعطاف‌پذیری برای ارتقاء در آینده
• افزایش طول عمر تجهیزات

پیش‌نیازهای فنی قبل از شروع نصب و کابل کشی سالن کنفرانس

قبل از نصب تجهیزات، لازم است موارد زیر بررسی و آماده‌سازی شود:

• ارزیابی ظرفیت برق و UPS
• اندازه‌گیری دقیق فواصل و مسیرها
• مشخص‌کردن محل قرارگیری رک‌ها، ویدئو پروژکتورها و پنل‌های کنترلی
• اطمینان از تهویه مناسب برای تجهیزات گرمازا

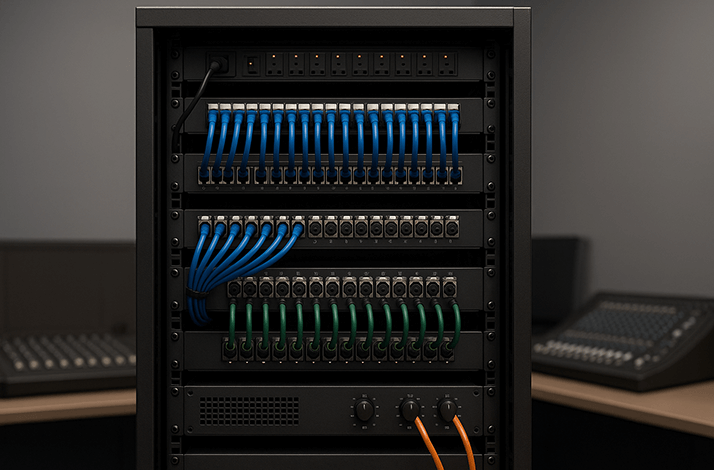

بهترین روش‌های کابل کشی و مدیریت کابل‌ها

• استفاده از کابل‌های با کیفیت

• برای ویدئو: کابل‌های HDMI یا HDBaseT Cat6a/7
• برای صوت: کابل‌های XLR یا STP Audio
• برای کنترل: کابل‌های CAT6 با شیلد یا کابل‌های RS-232

• مدیریت بهینه کابل‌ها

• استفاده از داکت و ترانکینگ
• برچسب‌گذاری کامل هر کابل
• جدا کردن کابل‌های برق از کابل‌های دیتا برای کاهش تداخل

• رنگ‌بندی استاندارد

برای سهولت در نگهداری و پشتیبانی، استفاده از رنگ‌های استاندارد برای انواع کابل توصیه می‌شود:

• آبی: شبکه
• قرمز: برق اضطراری
• سبز: کنترل
• خاکستری: صوت

نصب تجهیزات صوتی و تصویری

• ویدئو پروژکتور و نمایشگرها

• نصب با استفاده از براکت‌های قابل تنظیم
• در نظر گرفتن فاصله مناسب از سطح چشم بینندگان
• استفاده از کابل‌های اکتیو برای فاصله‌های طولانی‌تر از 10 متر

• میکروفن‌ها و بلندگوها

• استفاده از میکروفن‌های Boundary در میز کنفرانس
• چینش بلندگوها به صورت متقارن برای پخش یکنواخت صدا
• بهره‌گیری از سیستم DSP (پردازش سیگنال دیجیتال) برای حذف اکو

یکپارچه‌سازی سیستم‌ها و کنترل مرکزی

برای سهولت در استفاده و بهره‌برداری از سالن، سیستم‌های مختلف باید از طریق یک کنترلر مرکزی مدیریت شوند.

پیشنهاد ابزارها:

• Crestron یا AMX برای سیستم کنترل مرکزی
• پنل‌های لمسی برای کنترل نور، تصویر، صدا و پرده‌ها
• نرم‌افزارهای مانیتورینگ برای بررسی وضعیت سیستم‌ها

نکات ایمنی و نگهداری بلندمدت

• استفاده از کابل‌های نسوز و دارای گواهی UL/CE
• نصب رک‌های تهویه‌دار برای جلوگیری از داغ شدن تجهیزات
• برنامه‌ریزی برای بازرسی‌های دوره‌ای و تمیزکاری تجهیزات
• نگهداری مستندات کامل نصب و سیم‌کشی برای تعمیرات آینده

نتیجه گیری

یک سالن کنفرانس حرفه‌ای و کارآمد نیازمند طراحی دقیق، سیم‌کشی اصولی و نصب صحیح تجهیزات است. رعایت استانداردهای بین‌المللی و استفاده از تجهیزات با کیفیت، نقش اساسی در ایجاد تجربه‌ای مطلوب برای کاربران دارد. اگر قصد دارید سالن کنفرانس جدیدی راه‌اندازی کنید یا سیستم فعلی را ارتقاء دهید، توصیه می‌کنیم با متخصصان حوزه صوت و تصویر مشورت کرده و از نقشه‌های مهندسی بهره بگیرید.
